Heisenberg Gymnasium Gladbeck

Im Auftrag der Stadt Gladbeck hat HOCHTIEF im Rahmen einer öffentlich privaten Partnerschaft den Neubau des Heisenberg Gymnasiums geplant, gebaut und wird die Schule 25 Jahre lang betreiben. Mit der Schlüsselübergabe hat HOCHTIEF die Betriebsleistungen für das neue Heisenberg Gymnasium übernommen. HEES + KNOLL Dachtechnik übernahm die kompletten Abdichtungsarbeiten aller Flachdachflächen sowie die Montage der hochmodernen Modular Skylights von VELUX.

Titel: Dachflächenfenster in Modulbauweise
Beschreibung: Moderne Dachflächenfenster von VELUX kamen im Innenhof des Schulneubaus zum Einsatz.
Projektschritt:

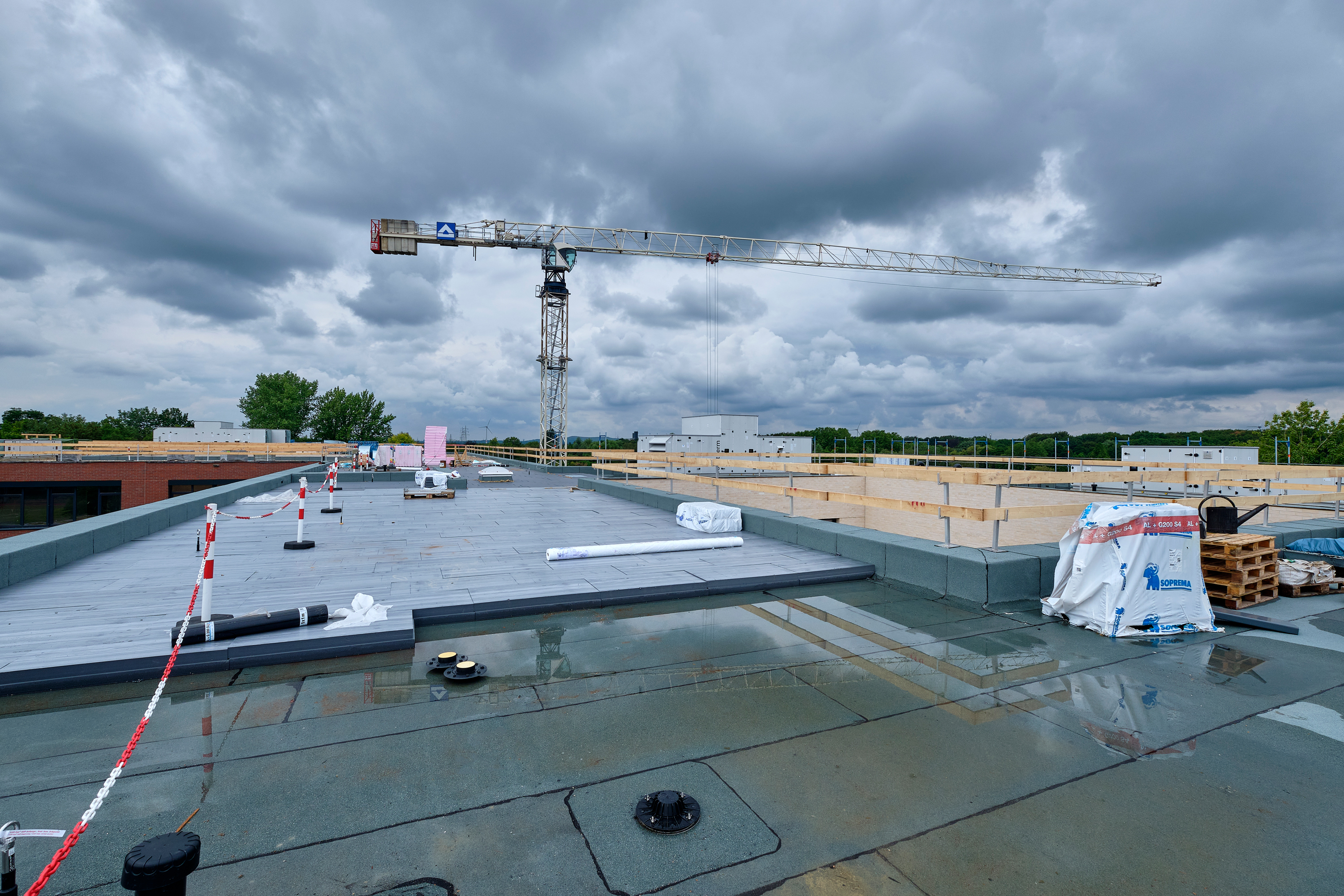

- Titel: Übersicht, Beschreibung: Die Abdichtung der Flachdachflächen beim Neubau des Heisenberg Gymnasiums in Gladbeck erfolgten als Umkehrdach. , Bild:

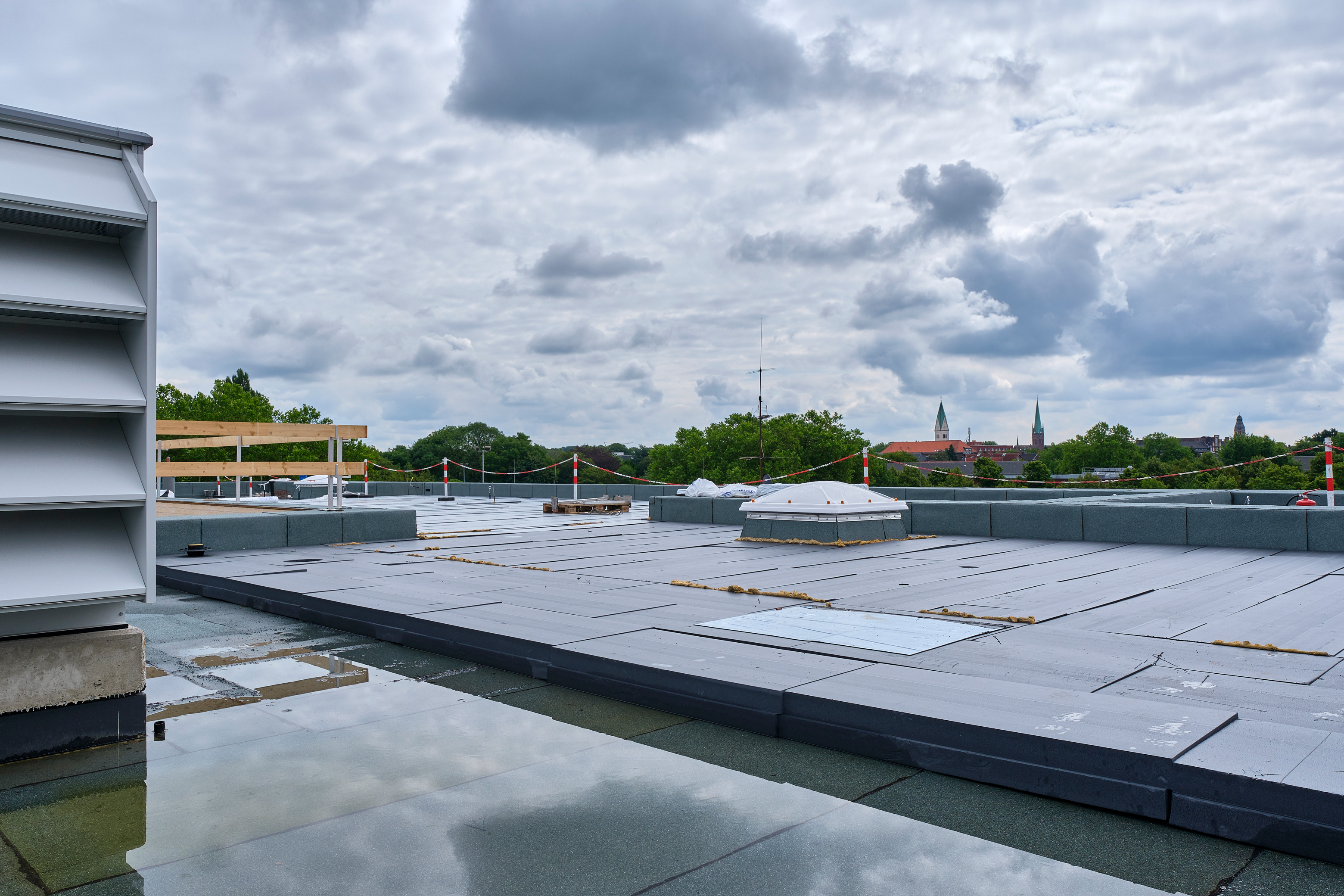

- Titel: Umkehrdach, Beschreibung: Beim Umkehrdach wird direkt auf die tragende Schale, in diesem Falle eine Rohbetondecke, eine zweilagige bituminöse Abdichtung aufgebracht. Darauf folgt die Wärmedämmschicht, die lose verlegt wird und abschließend mit einer Auflast "beschwert" wird. , Bild:
- Titel: Auflast, Beschreibung: Hier ist bereits ein Teil des Umkehrdaches komplett fertiggestellt. Eine Kiesschüttung dient hier als notwendige Auflast. , Bild:

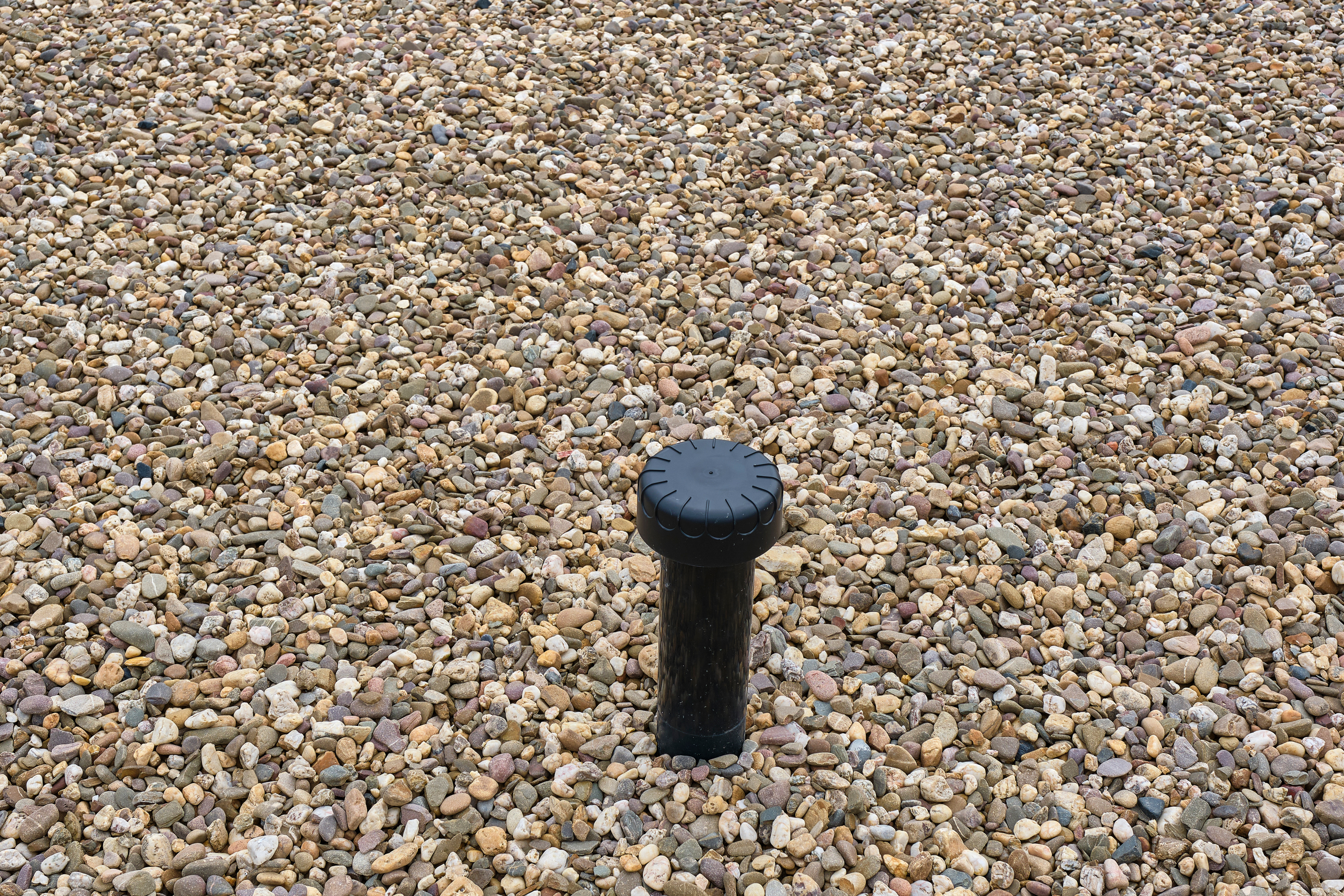

- Titel: Dachlüfter, Beschreibung: Zu den wenigen Dachdurchdringungen zählen Dachlüfter, die aus der Kiesschicht herausragen., Bild:

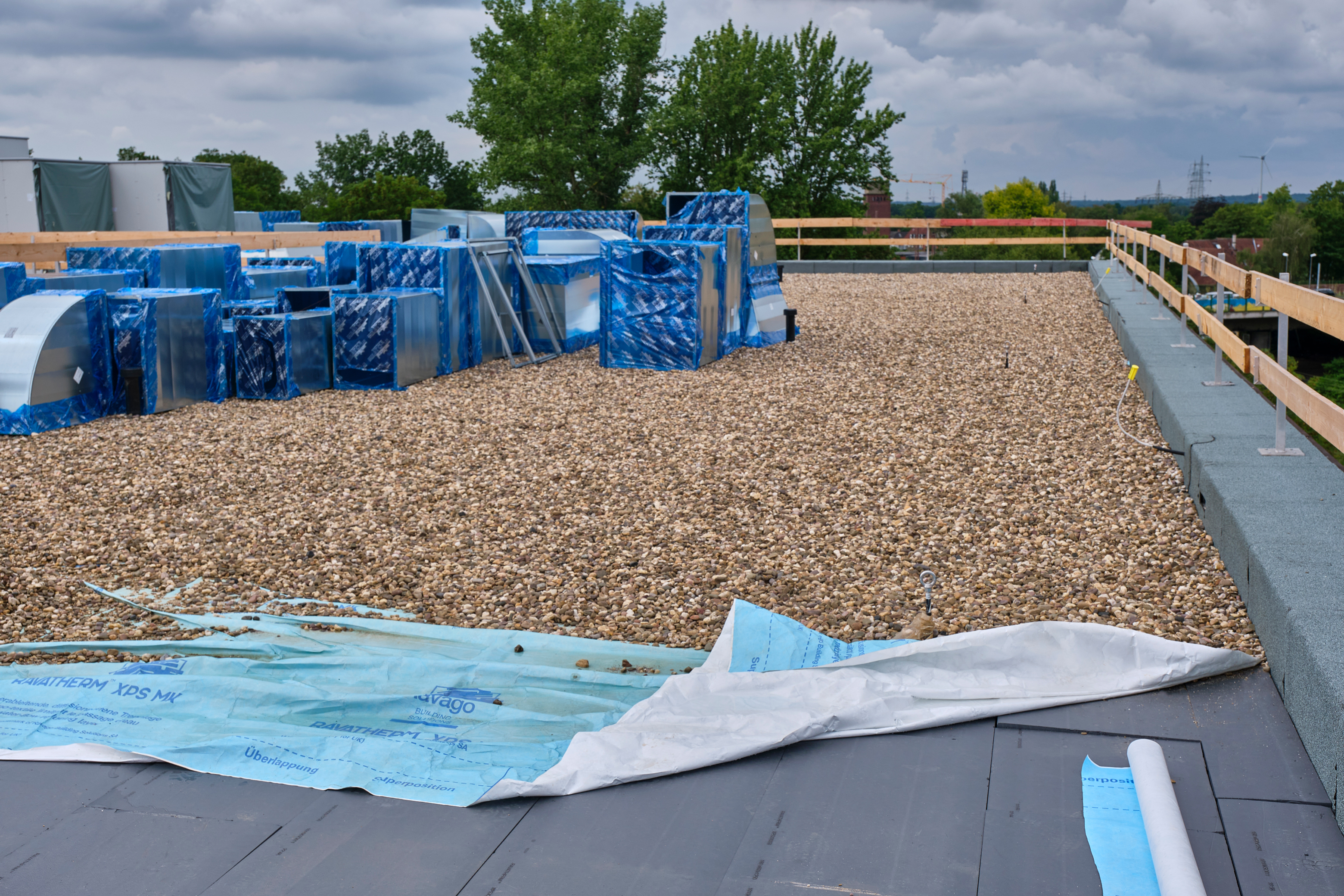

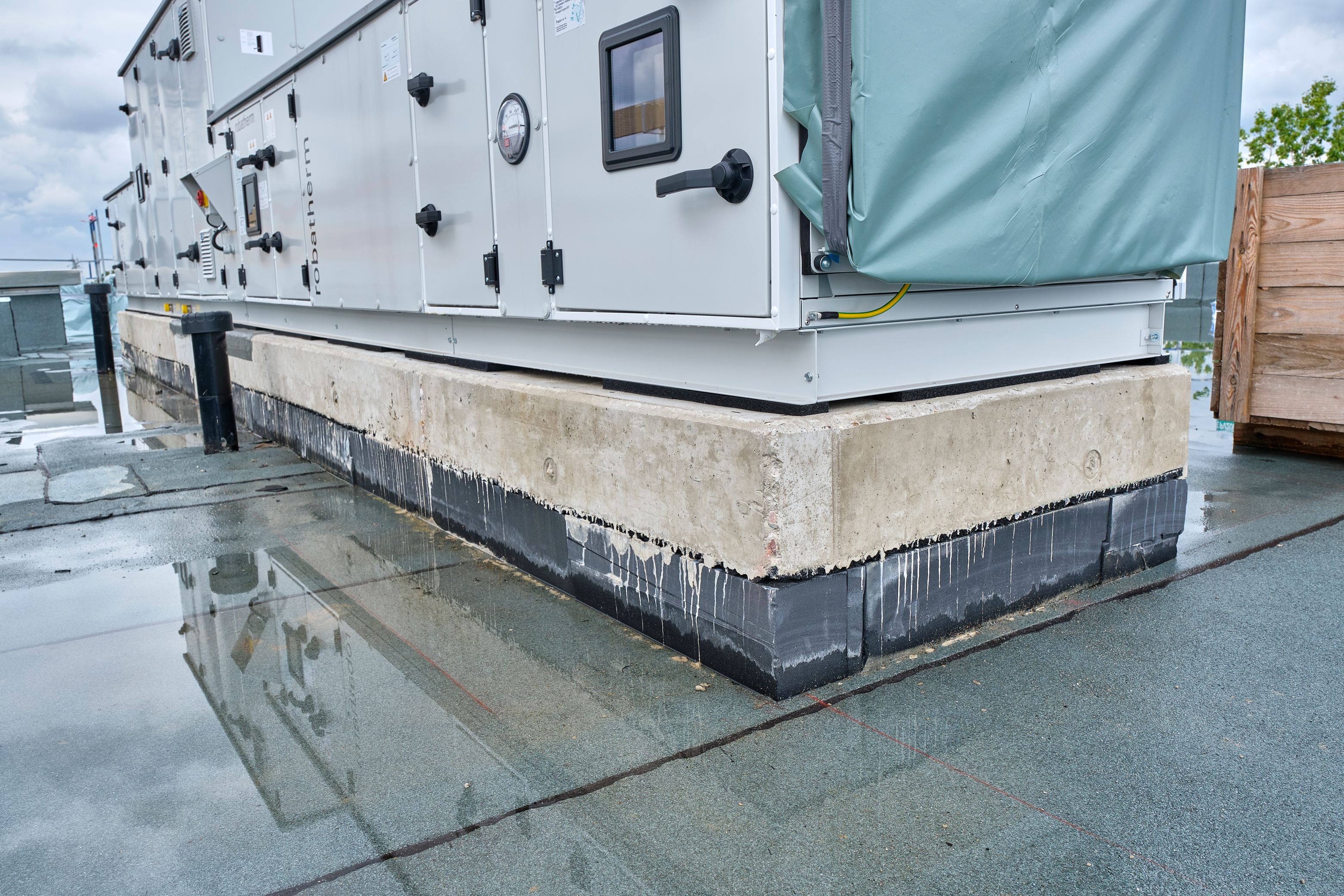

- Titel: Haustechnik, Beschreibung: Ein Teil der haustechnischen Aggregate sind platzsparend auf dem Dach positioniert. Dazu wurde direkt auf die Dämmschicht aus druckstabilem XPS eine Lastverteilplatte aus Beton gegossen. , Bild:

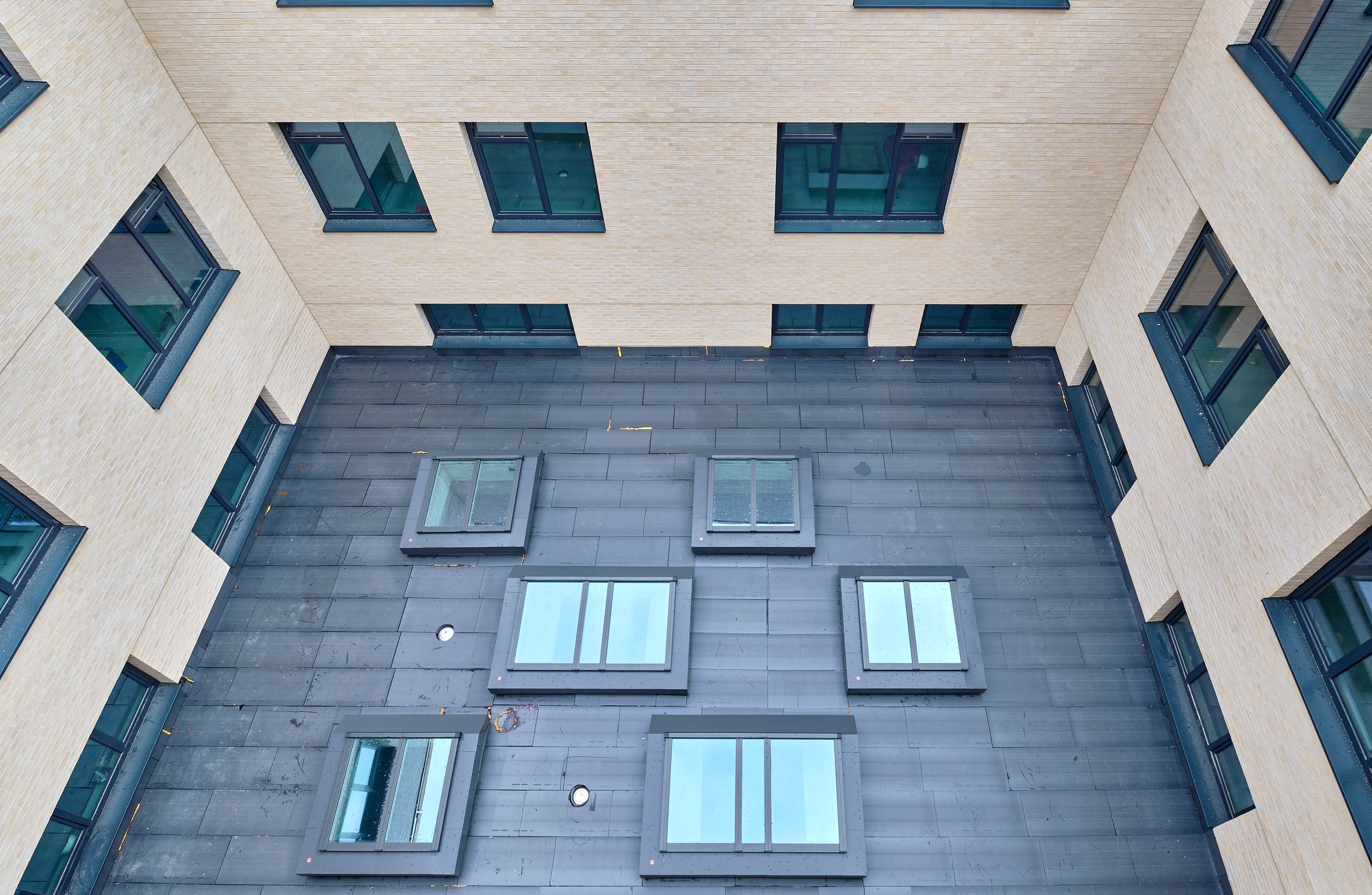

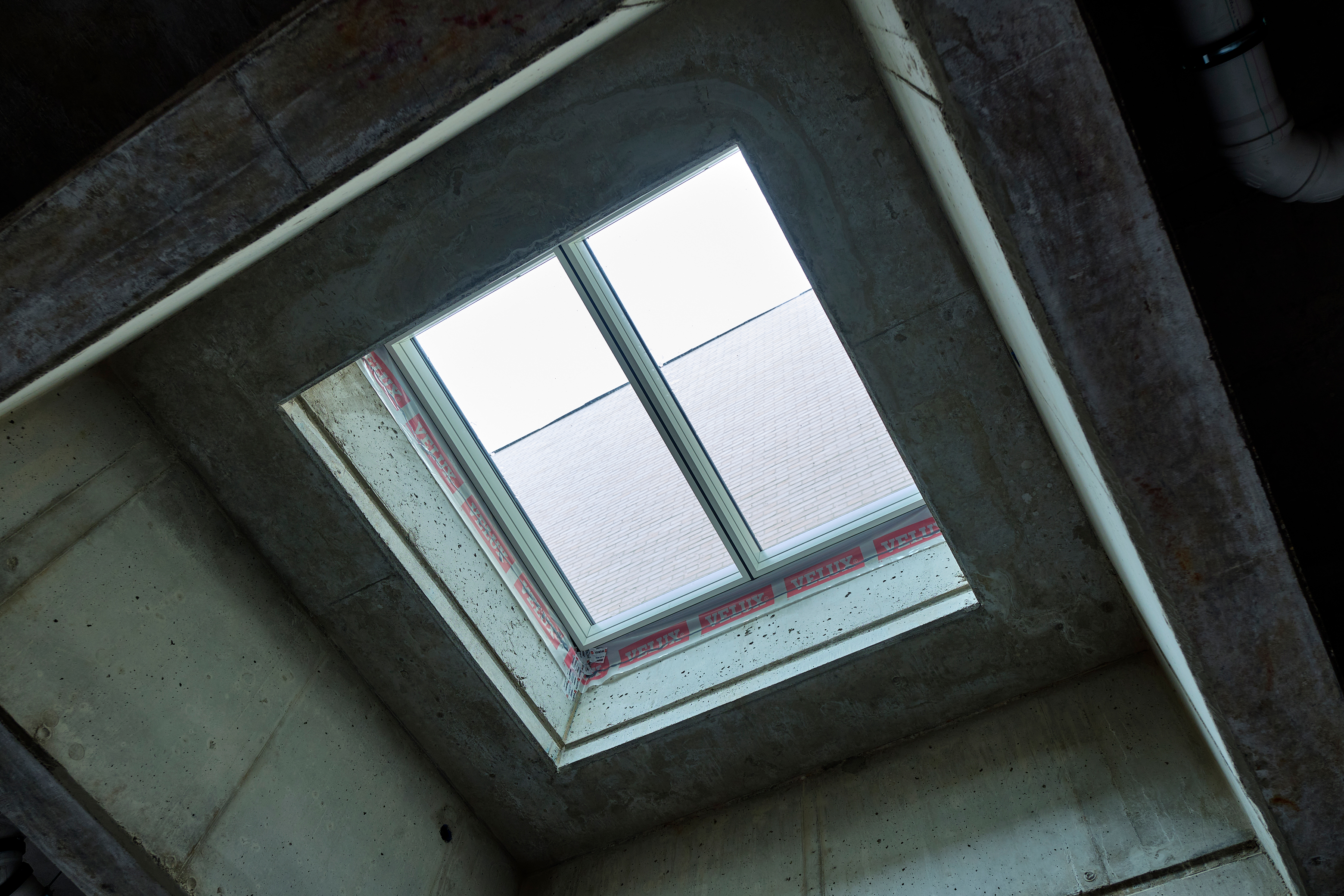

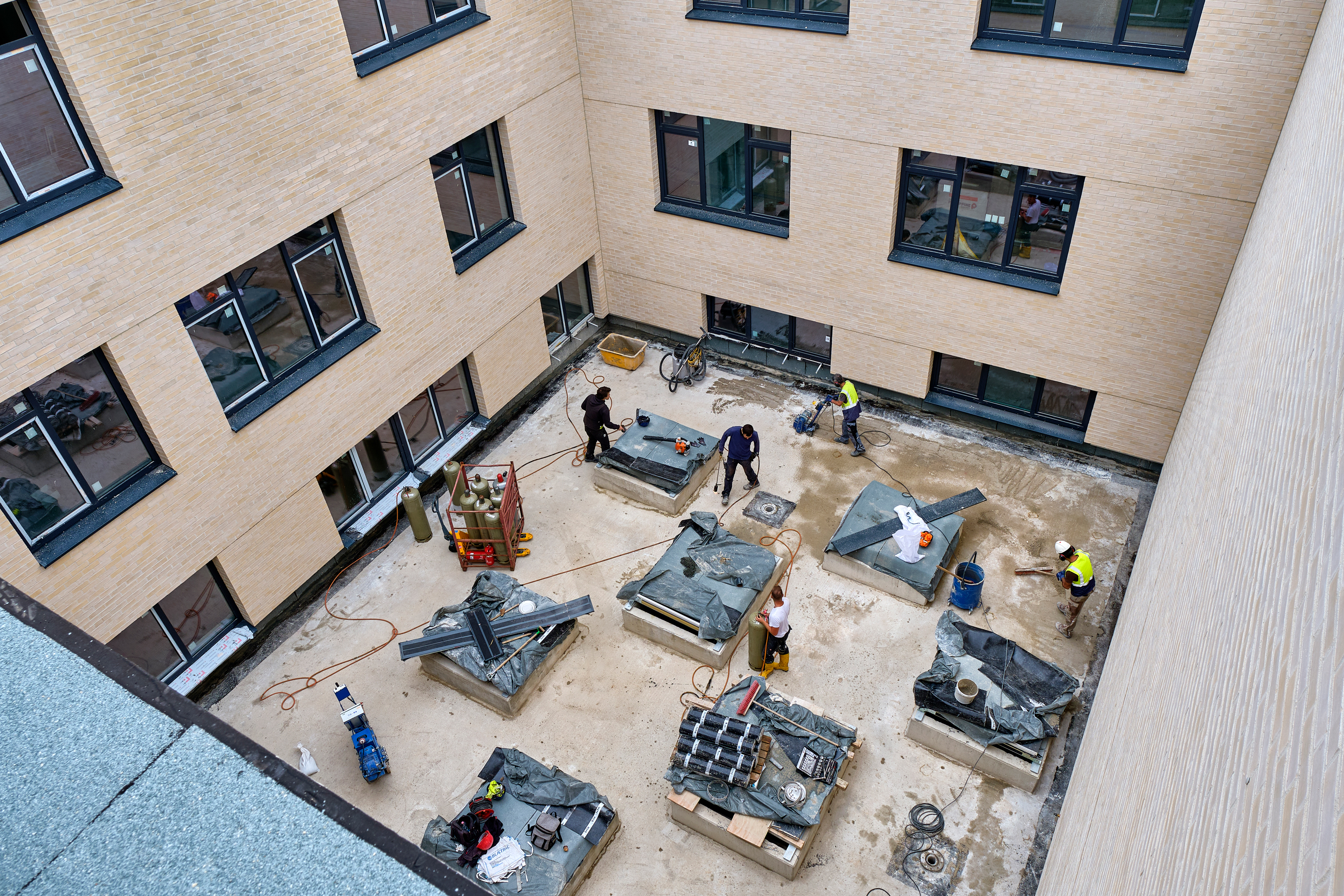

- Titel: Innenhof I, Beschreibung: Über die Innenhöfe gelangt Tageslicht sowohl in die umliegenden Räme als auch direkt in das Erdgeschoss. Hierfür wurden Modular Skylights von VELUX verbaut. , Bild:

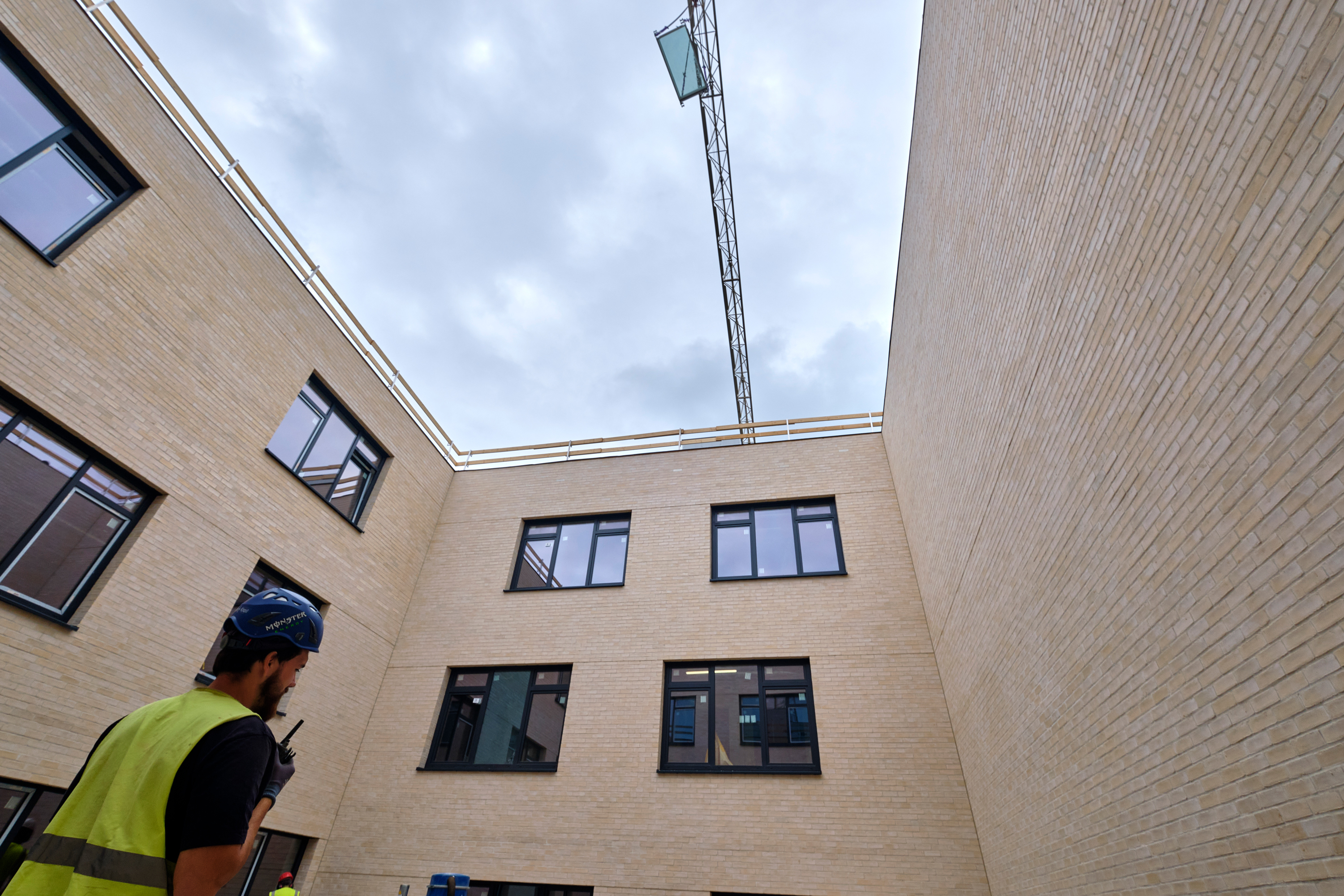

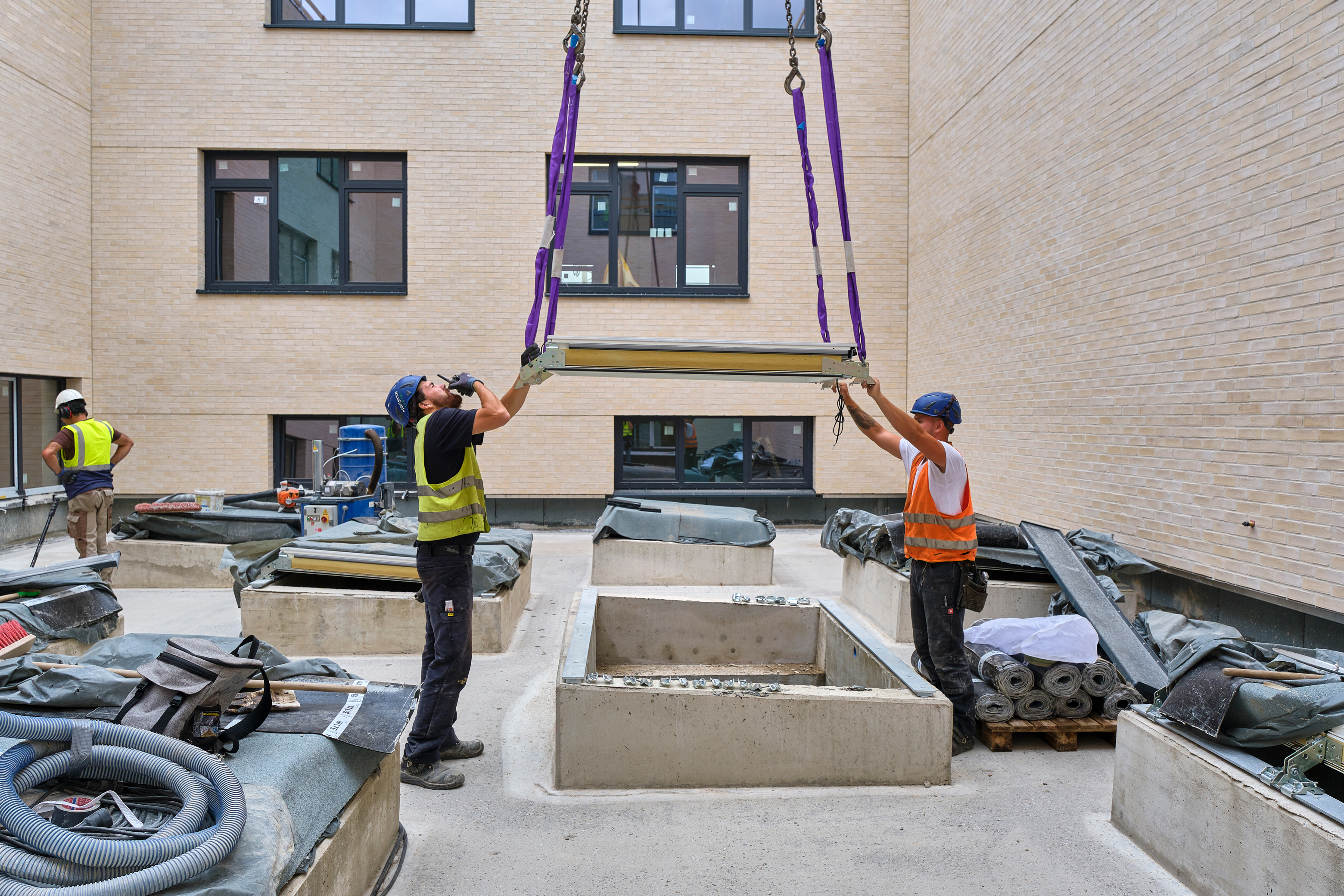

- Titel: Montage I, Beschreibung: Die einzelnen Segmente dieser hochmodernen Lichtbandeinheiten mit Mehrfachverglasung wurden mit dem Baustellenkran in den Innenhof verbracht. , Bild:

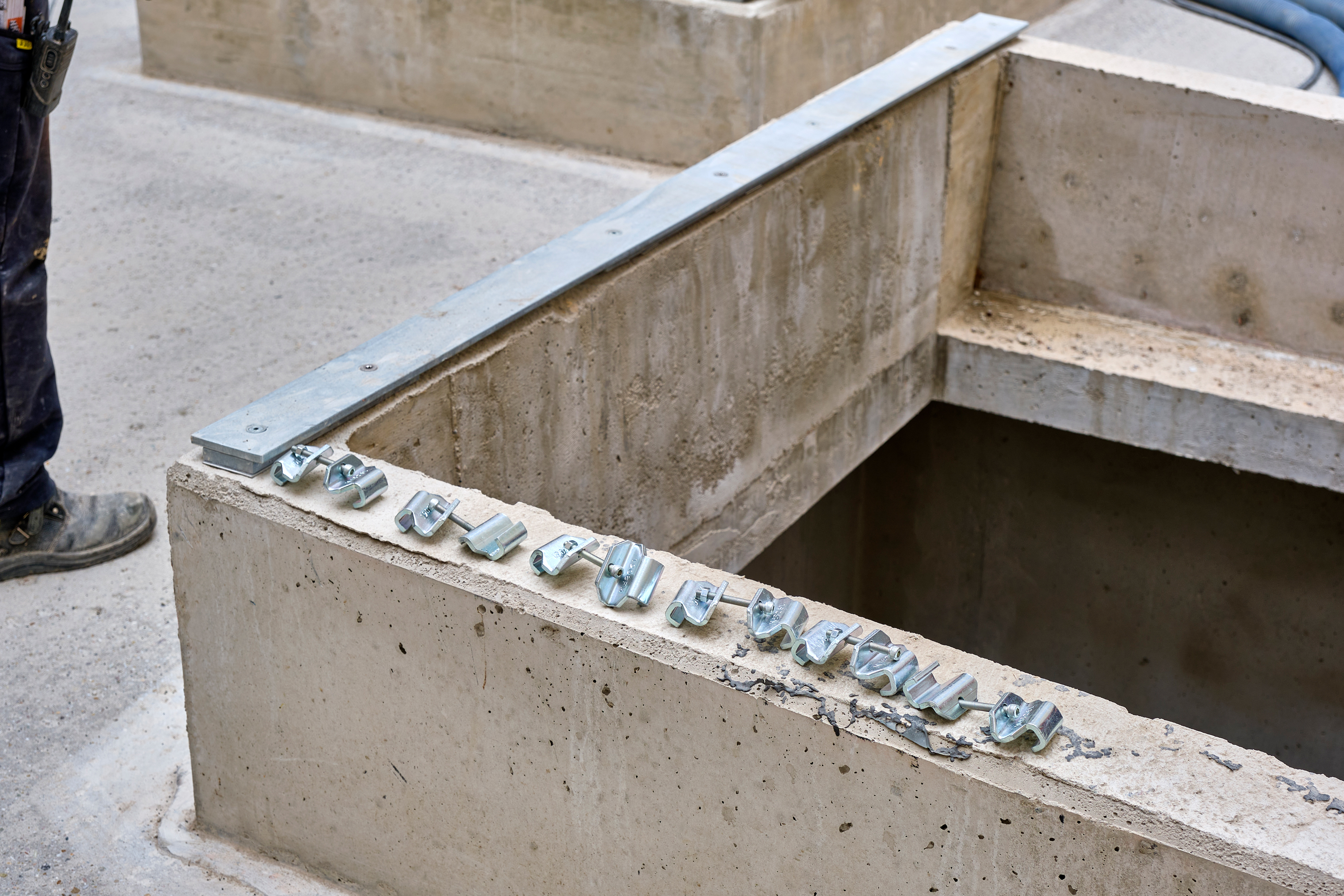

- Titel: Montage II, Beschreibung: Um Modular Skylights zu montieren, müssen auf den bauseits erstellten Rahmen Montageleisten exakt und in Waage besfestigt werden. Für die Fixierung der einzelnen Segmente sind die passenden Befestigter bereit gelegt. , Bild:
- Titel: Montage III, Beschreibung: Das einzelne Segment wird gekonnt auf die vorbereitete Montageschiene gehoben. , Bild:

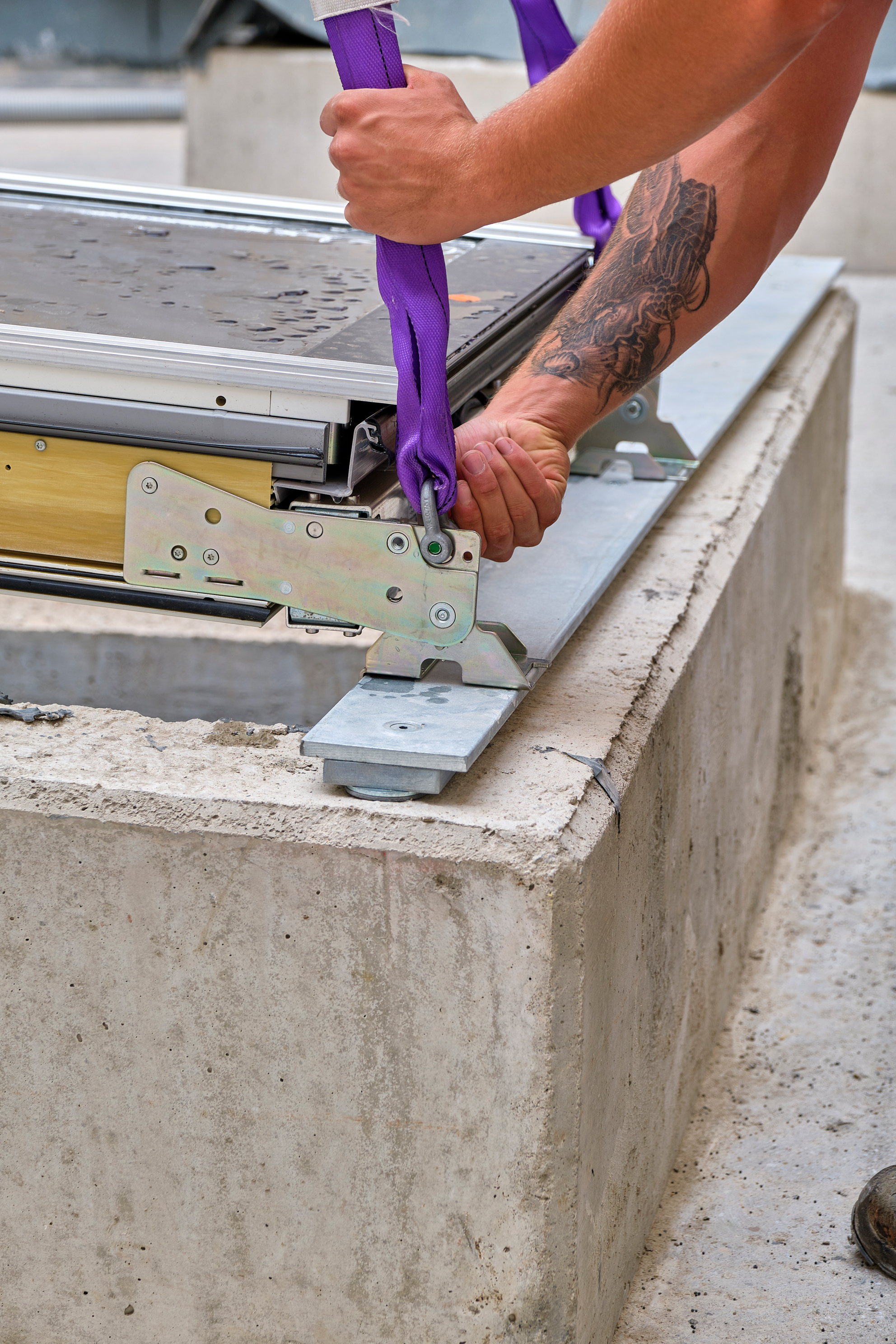

- Titel: Montage IV, Beschreibung: Die Montagefüße der Segmente passen exakt auf die Montageschiene. Im nächsten Schritt können die Transportbänder entfernt werden. , Bild:

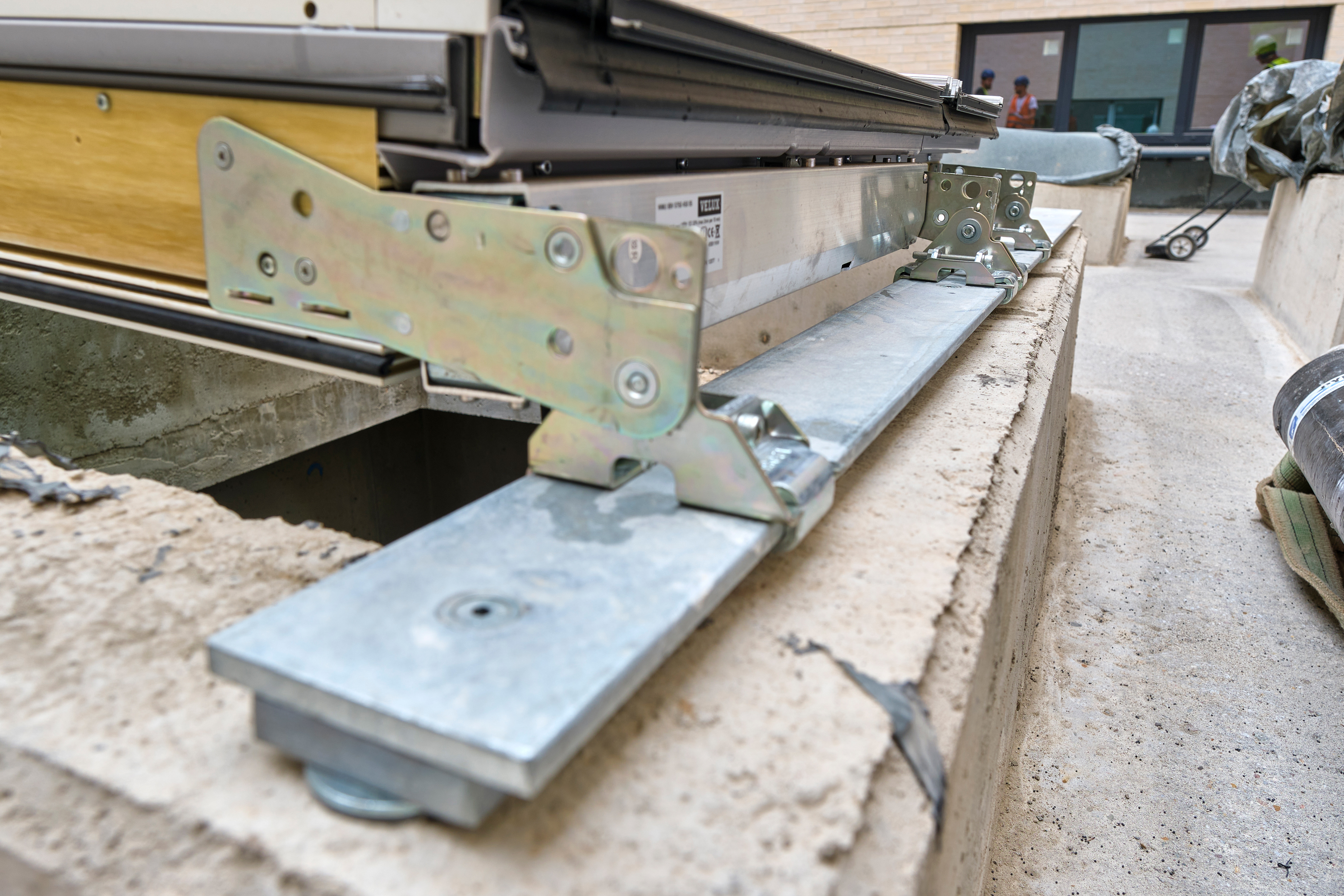

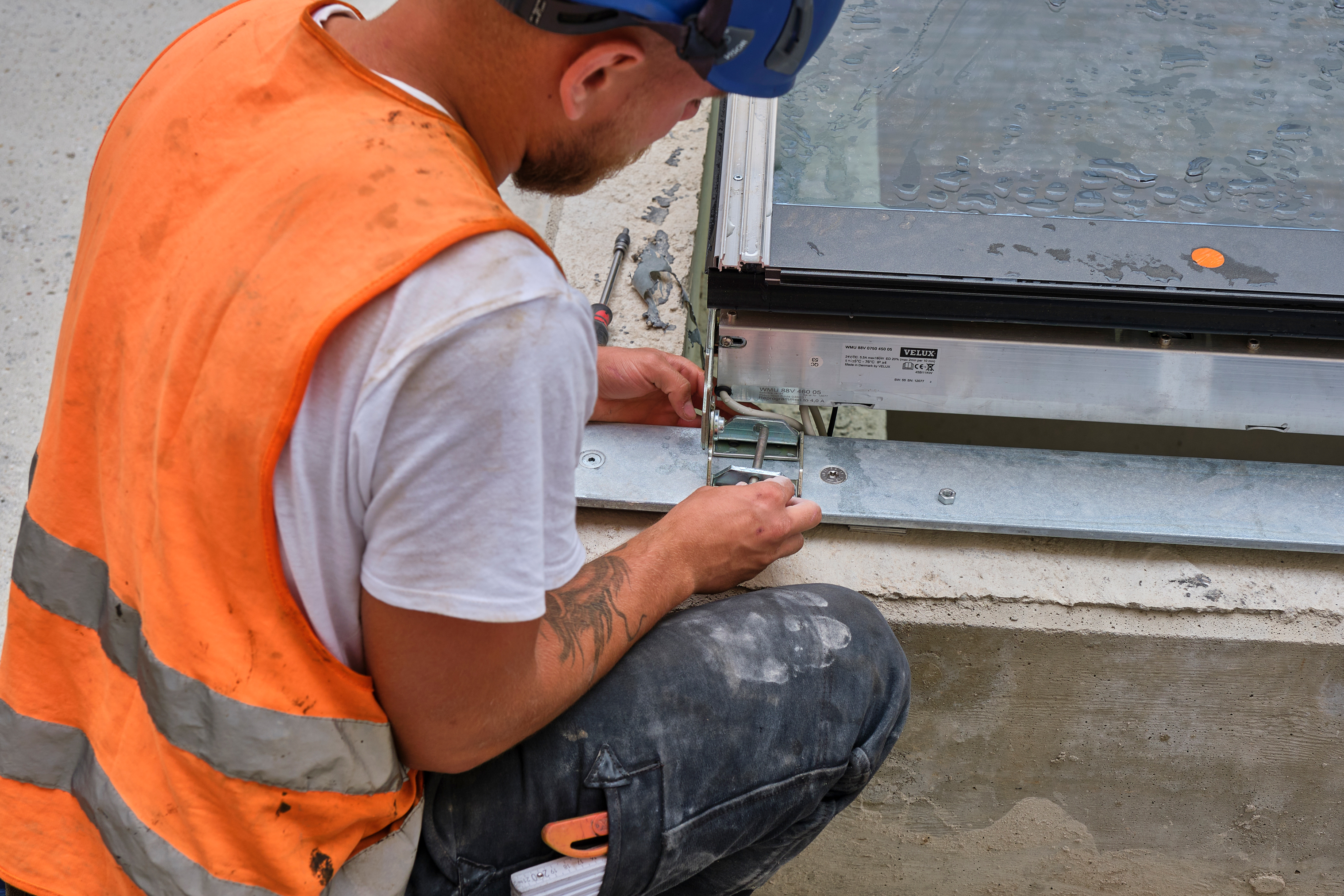

- Titel: Montage V, Beschreibung: Anschließend werden die Füße mit den passenden Befestigern auf der Montageschiene fixiert. , Bild:

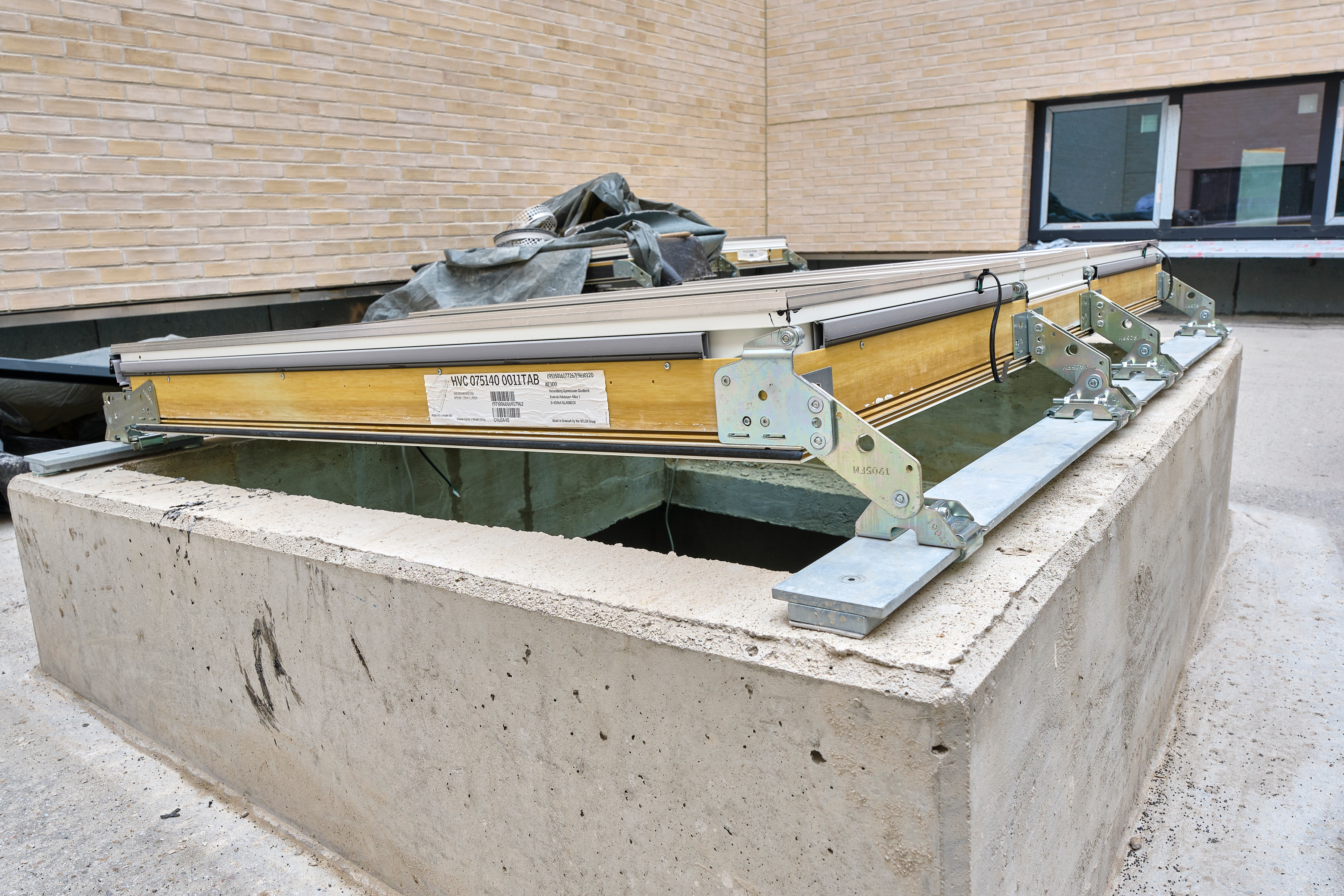

- Titel: Montage VI, Beschreibung: Die einzelnen Segmente des Modular Skylights werden nebeneinander auf der Montageschiene abgesetzt und befestigt. , Bild:
- Titel: Montage VII, Beschreibung: Alle Segmente dieses Modular Skylight sind fixiert. , Bild:
- Titel: Montage VIII, Beschreibung: Raumseitig werden die Profile des Modular Skylight mit der betonierten Unterkonstruktion mit Hilfe von zum System gehörigen Anschlussbändern luftdicht verbunden. , Bild:
- Titel: Montage IX, Beschreibung: Abschließend werden die Lichtbandelemente umlaufend wärmegedämmt und mit einem passenden Abdeckprofil eingefasst. , Bild:
